Há vários métodos usados para testar o teor de umidade do concreto. Os dois métodos mais comuns utilizam medidores de impedância eletrônica não destrutivos e sondas de umidade relativa (UR) in situ. Este artigo discutirá o primeiro - medidores de impedância eletrônica; como eles operam e como o medidor de umidade de concreto DeFelsko PosiTest CMM é a maneira simples, durável e precisa de medir o teor de umidade em lajes de concreto de acordo com a norma ASTM F2659.
Os medidores não destrutivos de umidade do concreto (ou medidores de impedância eletrônica) medem a umidade do concreto usando o princípio da impedância elétrica do concreto, que está relacionada à umidade do concreto. Um campo elétrico alternado flui dos pinos do sensor de transmissão do dispositivo através do substrato e é capturado pelos eletrodos receptores. A impedância é medida, com o aumento do teor de umidade causando um aumento na leitura da impedância. Usando padrões de concreto com níveis de umidade conhecidos, o medidor pode ser calibrado para ler em unidades de umidade do concreto.
Os testadores de umidade do concreto fornecem um resultado instantâneo, sem a necessidade de perfurar o concreto (ou seja, com sondas de umidade relativa do ar in situ). No entanto, a impedância também pode ser afetada por alterações na composição do concreto ou pela presença de vergalhões próximos à superfície. Esses medidores medem a umidade perto da superfície do concreto - os ¾" superiores da laje. Os medidores de umidade de concreto não destrutivos são ideais para uso como comparador para localizar áreas de umidade relativamente alta dentro da laje. Eles combinam bem com sondas de umidade relativa do ar in situ, como o PosiTector CMM IS.
Assista ao vídeo de visão geral do sitePosiTest CMM para obter mais informações.

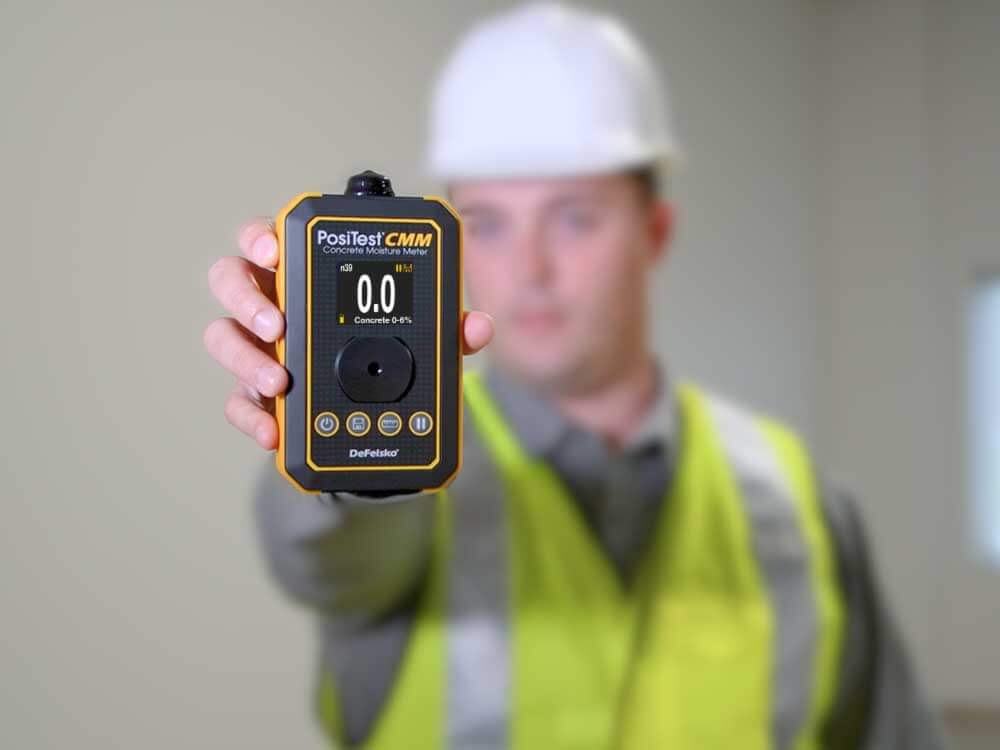

O PosiTest CMM é o medidor de impedância rápido e não destrutivo ideal para inspetores que desejam avaliar rapidamente a condição de umidade em lajes de concreto. Com uma interface simples de quatro botões, modos de medição inovadores e três escalas de medição, é fácil fazer uma medição do teor de umidade.
1. Ligue a unidade.
2. Selecione a escala de medição preferida - Concreto0-6%, Equivalente de medição de carboneto 0-4% ou Relativo 0-100%.
3. Selecione o modo de medição preferido:
- O modo de medição contínua é o modo padrão e atualiza continuamente o visor com o valor de medição atual.
- O modo Hold Max exibe e mantém a leitura máxima até que o botão de memória seja pressionado para salvá-la ou o botão liga/desliga seja pressionado para descartá-la.
- O inovador modo Hold Max and Save aguarda a estabilização da leitura e, em seguida, salva-a automaticamente na memória e redefine o visor sem a necessidade de pressionar nenhum botão.*
*O modo Hold Max e Save é ideal para uso com o acessório extensor telescópico, que é rosqueado no robusto suporte para tripé incorporado ao medidor. Meça e registre rapidamente os níveis de umidade do concreto em grandes áreas sem a necessidade de se abaixar ou ajoelhar.

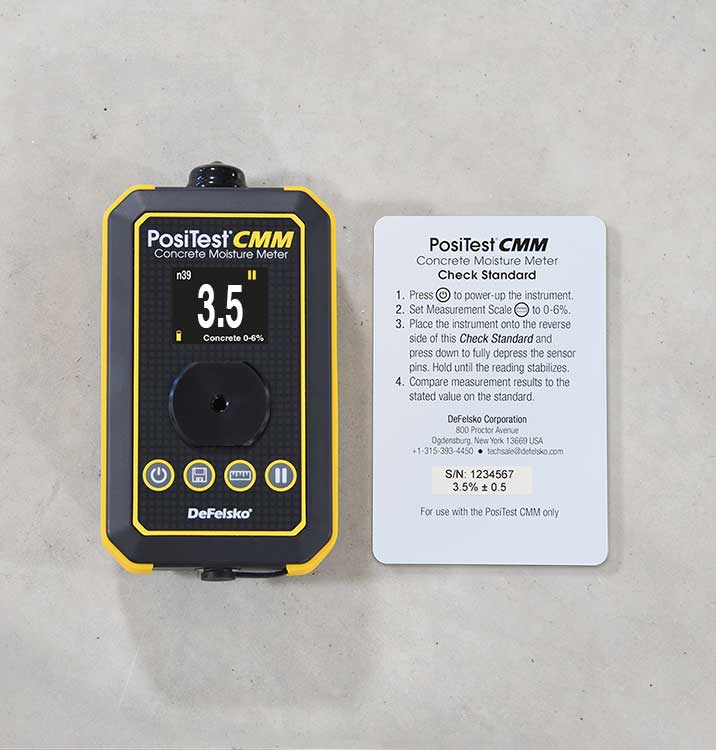

4. Verifique a operação: Uma verificação Standard está incluída para verificar a operação e a precisão do medidor. Basta colocar a verificação standard em uma superfície plana e não condutora e pressionar o medidor para baixo com firmeza até que os pinos sejam comprimidos. Se a leitura exibida estiver dentro da faixa escrita no Check Standard, o instrumento estará funcionando corretamente.
5. Certifique-se de que a superfície que está sendo medida, bem como os pinos do PosiTest CMM estejam livres de sujeira, poeira e outros contaminantes. Os pinos do Medidor de Umidade do ConcretoPosiTest CMM devem entrar em contato direto com a superfície do concreto para obter uma leitura precisa.

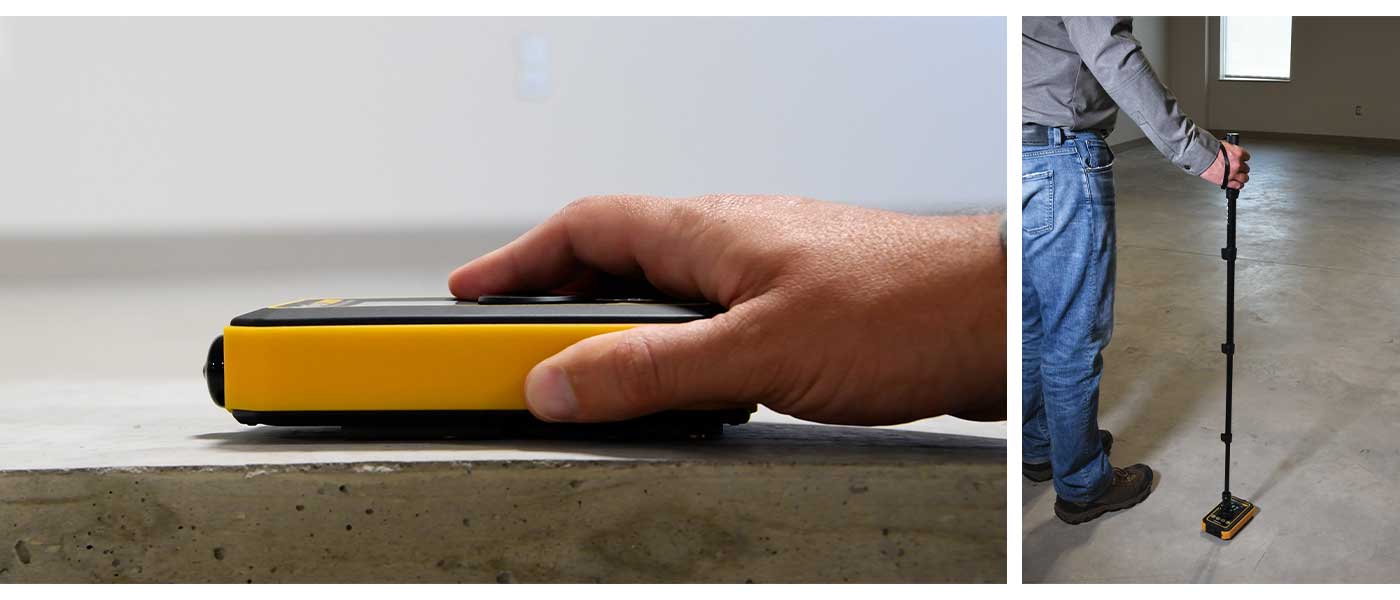

6. Coloque o medidor de umidade sobre a superfície de concreto e pressione para baixo para comprimir totalmente os pinos do sensor. Os pinos do sensor foram projetados para medir com precisão em superfícies de concreto lisas, ásperas ou irregulares. A leitura da medição de umidade será exibida até que o medidor seja levantado da superfície de concreto, dependendo do modo de medição selecionado.
As linhas gerais e os procedimentos da ASTM F2659 orientam o usuário na realização de testes de umidade relativística com um medidor de impedância elétrica. Ele define as condições ambientais adequadas e descreve as tarefas preparatórias que devem ser concluídas antes da realização das medições.
Esta seção resumirá o procedimento geral sobre como cumprir a norma ASTM F2659-"Standard Guide for Preliminary Evaluation of Comparative Moisture Condition of Concrete, Gypsum Cement and Other Floor Slabs and Screeds Using a Non-Destructive Electronic Moisture Meter". Antes da medição, o site standard deve ser revisado para garantir um entendimento abrangente e a conformidade.
Antes de começar, certifique-se de que o PosiTest CMM esteja ligado e definido para o modo de medição desejado para otimizar o trabalho.

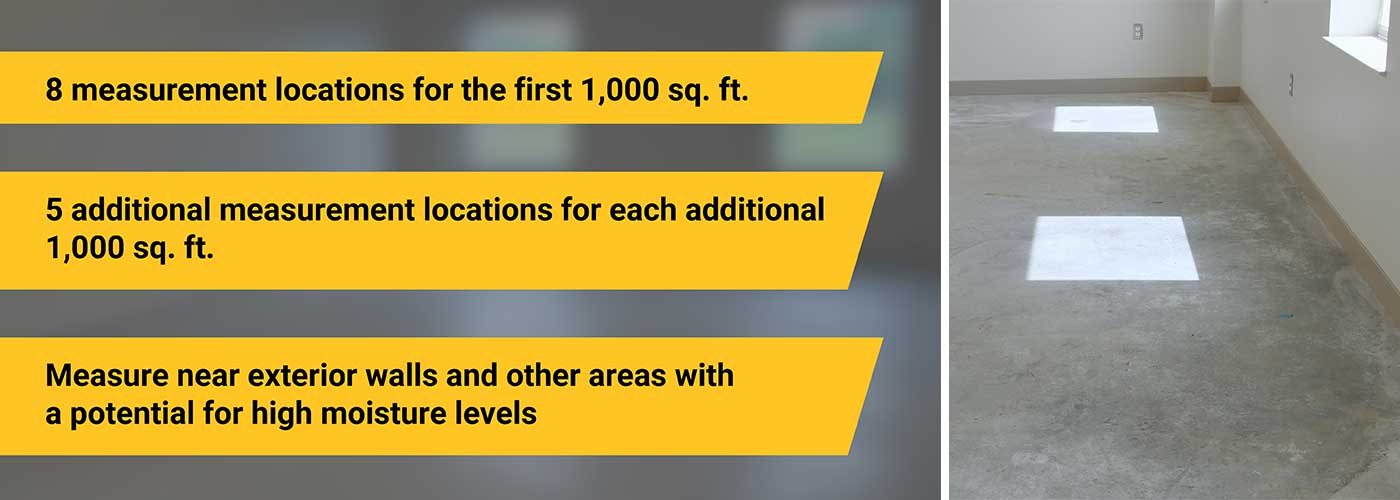

1. Identifique os locais de teste - A norma ASTM F2659 estipula que haja pelo menos 8 testes para os primeiros 1000 pés2 (100m2) e pelo menos 5 locais de teste adicionais para cada 1000 pés2 (100m2) adicionais.
Recomenda-se que o inspetor teste locais em toda a laje para entender melhor a condição de umidade dentro dela. Procure áreas com suspeita de alta umidade que estejam fora do alcance do sol direto ou de outras fontes de calor. Inclua áreas no meio da laje de concreto, bem como perto de cada parede externa.
2. Medida -

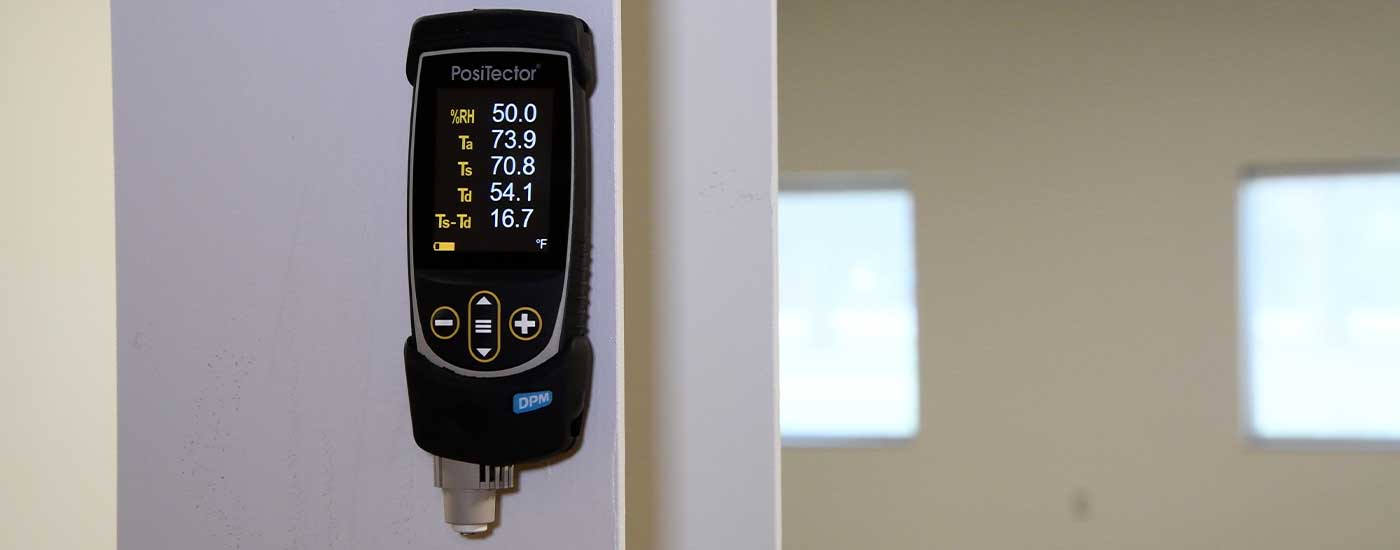

A. De acordo com a ASTM F2659 standard, registre a umidade relativa, a temperatura do ar e o ponto de orvalho acima dos locais de teste.
Registre a temperatura da superfície do concreto dentro de 200 mm (8 pol.) de cada local de teste. PosiTector DPM Os medidores de ponto de orvalho são um instrumento preciso e confiável para esse requisito.

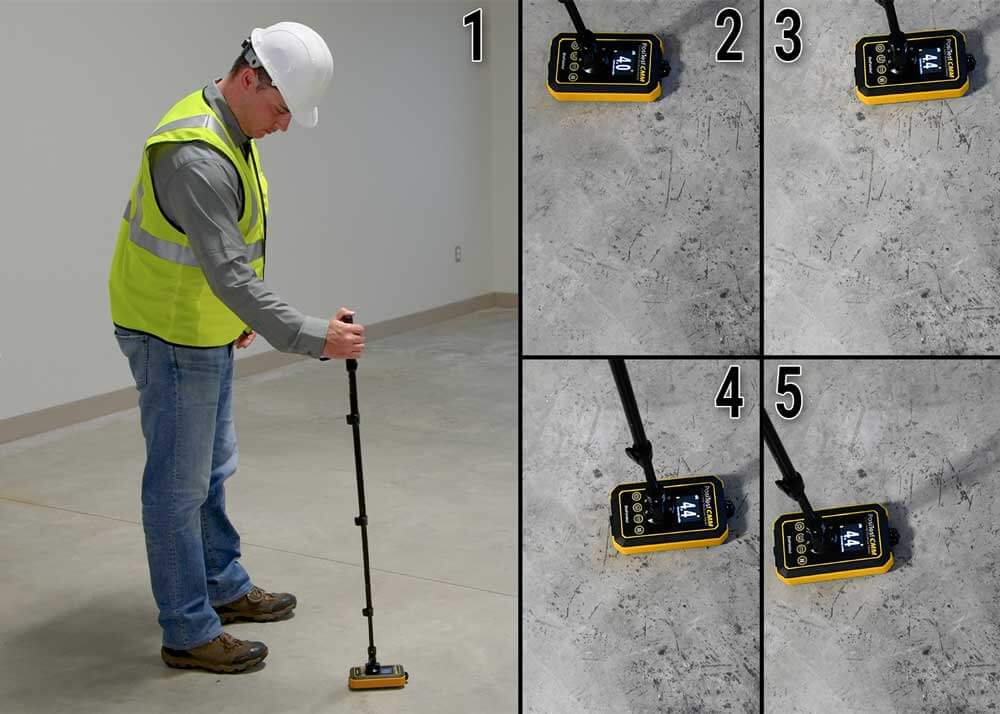

B. Em cada local de teste, use o medidor de umidade do concreto para fazer de 3 a 5 medições em uma área de 1 pé2 (929 cm2). Informe a leitura máxima em cada local. Use o modo PosiTest CMMpara tornar essa tarefa rápida e simples.
Observação: cloretos, carbonatos, vergalhões e outros materiais podem afetar a precisão das leituras de um medidor de umidade do concreto. Esteja ciente de quando esses ou outros materiais semelhantes são usados. Os dispositivos não destrutivos são mais bem utilizados em conjunto com sondas de umidade relativa do ar in situ, como o PosiTector CMM ISpara garantir a melhor precisão ao determinar a condição de umidade de uma laje de concreto.
*Use o modo Hold Max ou Hold Max and Save com o acessório extensor telescópico para tornar a medição ainda mais rápida, sem a necessidade de se curvar ou ajoelhar.

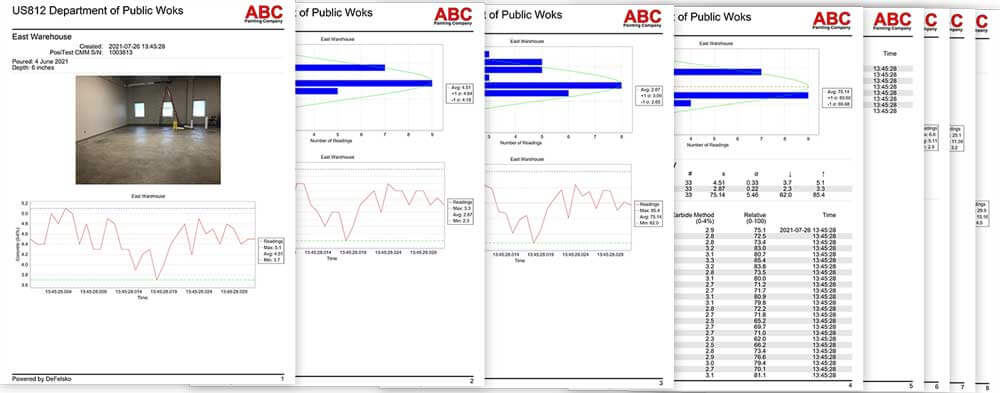

3. Relatório - Quando a inspeção estiver concluída, use a porta USB integrada e o cabo incluído para fazer download, visualizar e imprimir as leituras armazenadas em relatórios profissionais em PDF de forma rápida e fácil com o PosiSoft Desktop.
A ASTM F2659 exige que os seguintes dados sejam relatados:
- Locais das áreas de teste na laje de concreto
- A leitura mais alta do teor de umidade em cada local de teste
- A umidade relativa, o ar ambiente e as temperaturas do ponto de orvalho acima de cada local de teste
- Informações adicionais referentes ao local, ao inspetor e a observações adicionais também devem ser registradas. Consulte a ASTM F2659 para obter uma descrição completa.
Se outros instrumentos da DeFelsko, como o PosiTector CMM IS In Situ Concrete RH Probes, o PosiTector DPM Dew Point Meter ou o PosiTector 200 Concrete Coating Thickness G age forem usados no mesmo trabalho, os dados de medição poderão ser facilmente compilados em um relatório. Relatórios totalmente personalizados também podem ser criados para corresponder a formulários ou layouts de papel existentes.
O novo medidor de umidade para concretoPosiTest CMM é a maneira mais simples, durável e precisa de medir o teor de umidade em concreto e lajes de contrapiso. Com uma interface fácil de usar, velocidade de medição rápida, memória e soluções de relatório - tudo com o respaldo da renomada qualidade, do atendimento ao cliente e da excepcional garantia de dois anos da DeFelsko - o PosiTest CMM é a escolha ideal para a medição da umidade do concreto de acordo com a norma ASTM F2659.
